DP6805 Fjernbetjening

med bedeslag og feedback

Styr klokkerne direkte fra kirkegården med et enkelt tryk på en knap. Med feedback når signalet er modtaget.

Fjernbetjeningen består af en DP6821-håndterminal:

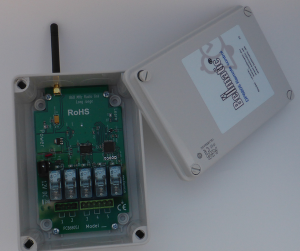

og en DP6805-modtager:

Med denne fjernbetjening kan man starte en klokke eller starte et bedeslag med et enkelt tryk på en knap. Eller afbryde alt ved tryk på STOP.

  • 5 relæudgange
  • potentialfrie slutte kontakter
  • Strømforsyning:  230V/12Vdc adapter (ikke vist)
  • IP65 kasse:
    • Bredde 16 x Længde 12 x Højde 8 cm
    • Vægt 400 g

Vælg den model med de funktioner, der passer bedst – se modellerne nederst på siden.

Knapfunktioner

Den røde knap mærket “X” er altid “STOP”.

Resten af knapperne er afhængig af model.

  • 868 MHZ / 500 mW – det højest tilladte
  • Lang rækkevidde: op til 400 m ved klar sigt
  • Feedback når signalet er modtaget, lyser den blå LED
  • Forsyning: alm. 9V batteri
  • Indikator for lavt batteri: den røde LED blinker
  • Standard modeller eller forskellige variable udformninger

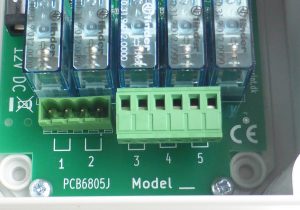

Udgange er opmærket på print:

DP6805 Model nummer 1:

Pulsen på relæ 2 og 3 er 1 sekund, og kan for eksempel anvendes til at starte en ekstern timer.

  • Blå knap – relæ1:      Bedeslag med 3×3 slag
  • Sort knap – relæ2:    1 sekund puls
  • Gul knap – relæ 3:    1 sekund puls
  • Grøn knap – relæ 4: ON/OFF – skifter ved hvert tryk
  • Grå knap – relæ 5:    ON/OFF – skifter ved hvert tryk

DP6805 Model nummer 2:

  • Relæ 1: Bedeslag med 3×3 slag
  • Relæ 2: 1 sekund puls
  • Relæ 3: 4 sekund puls
  • Relæ 4: ON/OFF – skifter ved hvert tryk
  • Relæ 5: ON/OFF – skifter ved hvert tryk

DP6805 Model nummer 3:

  • Relæ 1: ON/OFF – skifter ved hvert tryk
  • Relæ 2: 1 sekund puls
  • Relæ 3: 1 sekund puls
  • Relæ 4: ON/OFF – skifter ved hvert tryk
  • Relæ 5: ON/OFF – skifter ved hvert tryk

DP6805 Model nummer 4:

  • Relæ 1: 1 sekund puls
  • Relæ 2: 1 sekund puls
  • Relæ 3: 1 sekund puls
  • Relæ 4: ON/OFF – skifter ved hvert tryk
  • Relæ 5: ON/OFF – skifter ved hvert tryk

DP6805 Model nummer 5:

  • Relæ 1: Bedeslag med 3×3 slag
  • Relæ 2: ON/OFF – skifter ved hvert tryk
  • Relæ 3: ON/OFF – skifter ved hvert tryk
  • Relæ 4: ON/OFF – skifter ved hvert tryk
  • Relæ 5: ON/OFF – skifter ved hvert tryk

Model nummer 6:

Mage til model 5, men med bedeslag-kontrol. Hvis en klokke er i gang, kan man ikke starte bedeslag og hvis bedeslag er i gang kan man ikke starte en klokke. Tryk på stop for at afbryde og start igen.
